ЛР. Дослідження електричного кола з паралельним з’єднанням провідників

ЛР. Дослідження електричного кола з паралельним з’єднанням провідників 8 клас Практика завжди має бути побудована на хорошій теорії.
Л. да Вінчі

Мета онлайн уроку: розкрити під час дистанційного навчання взаємозв’язок між силою струму, напругою та опором кола в разі паралельного з’єднання провідників; формувати під час лабораторної онлайн роботи експериментальні навички.

Актуалізація опорних знань. Онлайн перевірка знань

Перевірочна самостійна робота

Відповідаємо письмово в робочих зошитах.

1. Що називають електричним струмом?

2. Якими є співвідношення при паралельному з’єднанні провідників між загальною силою струму в ділянці та силою струму в кожному провіднику?

3. Якими є співвідношення при паралельному з’єднанні провідників між загальною напругою на ділянці та напругою на кожному провіднику?

4. Як в коло під’єднується амперметр та вольтметр?

Вивчення нового матеріалу

Опрацьовуємо дистанційно лабораторну роботу №5 «Дослідження електричного кола з паралельним з’єднанням провідників». При підготовці використовуємо матеріал на ст. 177-178 за підручником «Фізика 8 клас, В. Г. Бар’яхтар, С. О. Довгий» або матеріал на ст. 175-176 за підручником «Фізика 8 клас, П. Ф. Пістун, В. В. Добровольський».

Увага! Лабораторна робота виконується віртуально, дані беруться з відео, техніка безпеки забороняє робити будь-які експерименти та вимірювання за межами кабінета фізики та без присутності вчителя.

В робочих зошитах записуємо тему, мету, обладнання, хід роботи, дані вимірювань (беремо з відеофрагмента) та висновок.

Для зручності, краще спочатку передивитися відео, а потім повторно переглядати і одразу виконувати лабораторну роботу.

Лабораторна робота №5 «Дослідження електричного кола з паралельним з’єднанням провідників».

Мета роботи: перевірити виконання законів паралельного з’єднання провідників.

Обладнання:

1. Джерело струму.

2. Амперметр.

3. Вольтметр.

4. Два резистори.

5. Електрична лампочка.

6. Ключ.

7. З’єднувальні провідники.

Хід роботи

Дослід.

1. Накресліть схему електричного кола №1, що складається з двох паралельно з’єднаних резисторів, які через ключ з’єднані з джерелом живлення.

2. Запишіть ціну поділки амперметра та вольтметра (беремо з відео).

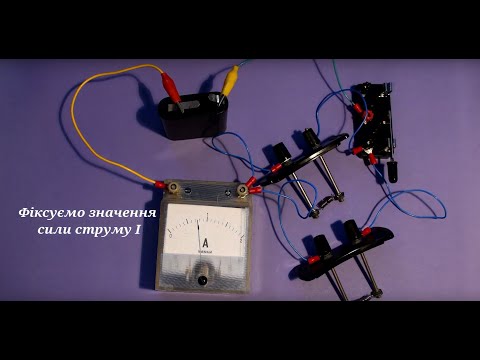

3. Розглядаємо зібране електричне коло на відео до уроку. Фіксуємо покази амперметра між резисторами та джерелом живлення, що відповідає загальній силі струму в колі, значенню I. Також фіксуємо електричну напругу U за показами вольтметра.

4. Накресліть в зошиті таблицю, в яку будуть вноситися дані дистанційної лабораторної роботи. Записуємо в неї перші відомі значення I та U.

Проскрольте таблицю вліво →

I, А

I1, А

I2, А

(I1+ I2), А

U, В

R1, Ом

R2, Ом

R, Ом



5. Виконайте креслення електричного кола №2 (беремо з відео, крок 4).

6. Розглядаємо наступне зібране електричне коло на відео до уроку. Фіксуємо покази амперметра біля першого резистора до розгалуження, що відповідає значенню I1 та заносимо до таблиці

7. Розглядаємо та замальовуємо третє електричне коло на відео до уроку (крок 6). Фіксуємо покази амперметра біля другого резистора до розгалуження, що відповідає значенню I2. Заносимо силу струму до таблиці.

Опрацювання результатів експерименту

8. Використовуючи дані з досліду, обчислюємо опори на кожному з резисторів та загальний опір усієї ділянки кола. Для обчислення використовуємо закон Ома (крок 8 з відео). Загальний опір перевіряємо додатково формулою розрахунку опору для двох паралельно з’єднаних опорів.

Висновок:

9. Зробіть загальний висновок до даної дистанційної лабораторної роботи по паралельному з’єднанні провідників та запишіть в зошит.

Домашнє завдання

Вправи до онлайн уроку, які вкаже ваш учитель фізики.

Наприклад, Вправа 32, завдання 3, 5 за підручником «Фізика 8 клас, В. Г. Бар’яхтар, С. О. Довгий».

Наприклад, Вправа 36, завдання 5 за підручником «Фізика 8 клас, П. Ф. Пістун, В. В. Добровольський».
